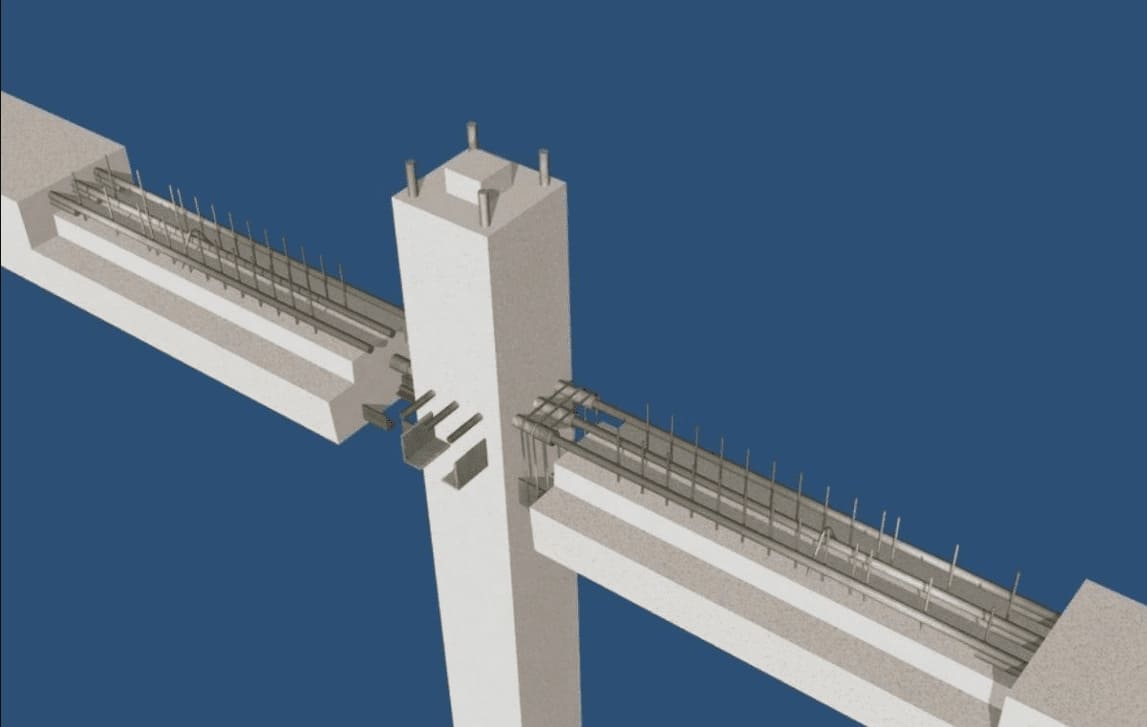

Ригель - это балка, которая применяется в строительстве для передачи нагрузки от междуэтажных перекрытий между вертикальными опорами. Она жестко соединяет их вместе, чтобы возвести железобетонный каркас здания. Сначала мы устанавливаем вертикальные опоры, а затем они соединяются ригельными балками по горизонтали. После этого мы можем положить междуэтажные перекрытия.
Функции и применение
Понимать, что такое ригель, легче, если показать его предназначение. Ригель используется в строительстве для горизонтальной связи вертикальных колонн. Кроме того, он принимает на себя нагрузки железобетонных конструкций, распределяя их равномерно по всей длине и передавая усилие на колонны.
При производстве ригеля используются деревянные, стальные и железобетонные изделия. Выгодность железобетонного ригеля заключается в доступной цене, малом весе и достаточной прочности для возведения зданий любого размера и назначения.
Требования ГОСТ
ГОСТ 18980-2015 регламентирует производство, применение, хранение и транспортировку железобетонных ригелей. Они должны быть выполнены с точностью и в соответствии с рабочими чертежами и техдокументацией. Для того, чтобы подъёмный кран мог к ним прицепиться при погрузке и монтаже, обязательно нужны отверстия или монтажные петли. Должен быть достаточно толстым защитный слой бетона, который находится между балкой и арматурой, согласно стандарту.
Прежде чем железобетонные изделия поступят на склад или будут доставлены на объект, из партии проверяют несколько образцов на прочность, морозостойкость и соответствие стандарту по ультразвуковому методу. Ригели хранят и перевозятся в горизонтальном положении, устойчивыми штабелями высотой до двух метров, не более трёх изделий в ряд по высоте, а между ними и полом размещают деревянные прокладки.
Виды и маркировка
Маркировка железобетонного ригеля состоит из трёх последовательностей символов, отражающих форму профиля, линейные размеры и прочность. Например, марка двухполочного железобетонного ригеля высотой 600 мм, длиной 5560 мм с несущей способностью 110 кН/м будет иметь вид: РДП 6.56-110. Она поставляется на боковой стороне ригеля не дальше одного метра от торца.
Профили
Ребристые железобетонные плиты с прямоугольным сечением и сквозными продольными отверстиями имеют различные виды форм и размеров. В зависимости от предназначения монолитного ригеля, его сечение может варьироваться.
Рассмотрим варианты железобетонных плит, имеющих различные формы и размеры: бывают ребристые и многопустотные. Они имеют прямоугольное сечение со сквозными продольными отверстиями, и в зависимости от назначения монолитного ригеля, его форма и размеры могут быть различными.
Ригель железобетонный Р
Ригель марки Р из ЖБИ имеет прямоугольное сечение, которое представляет собой обычный параллелепипед. На нем нет полок, так что плиты прилегают к верхней грани. Этот ригель подходит для ситуаций, когда нужно использовать изделие с большой площадью и плотным прилеганием к поверхности.
РДП и РДР

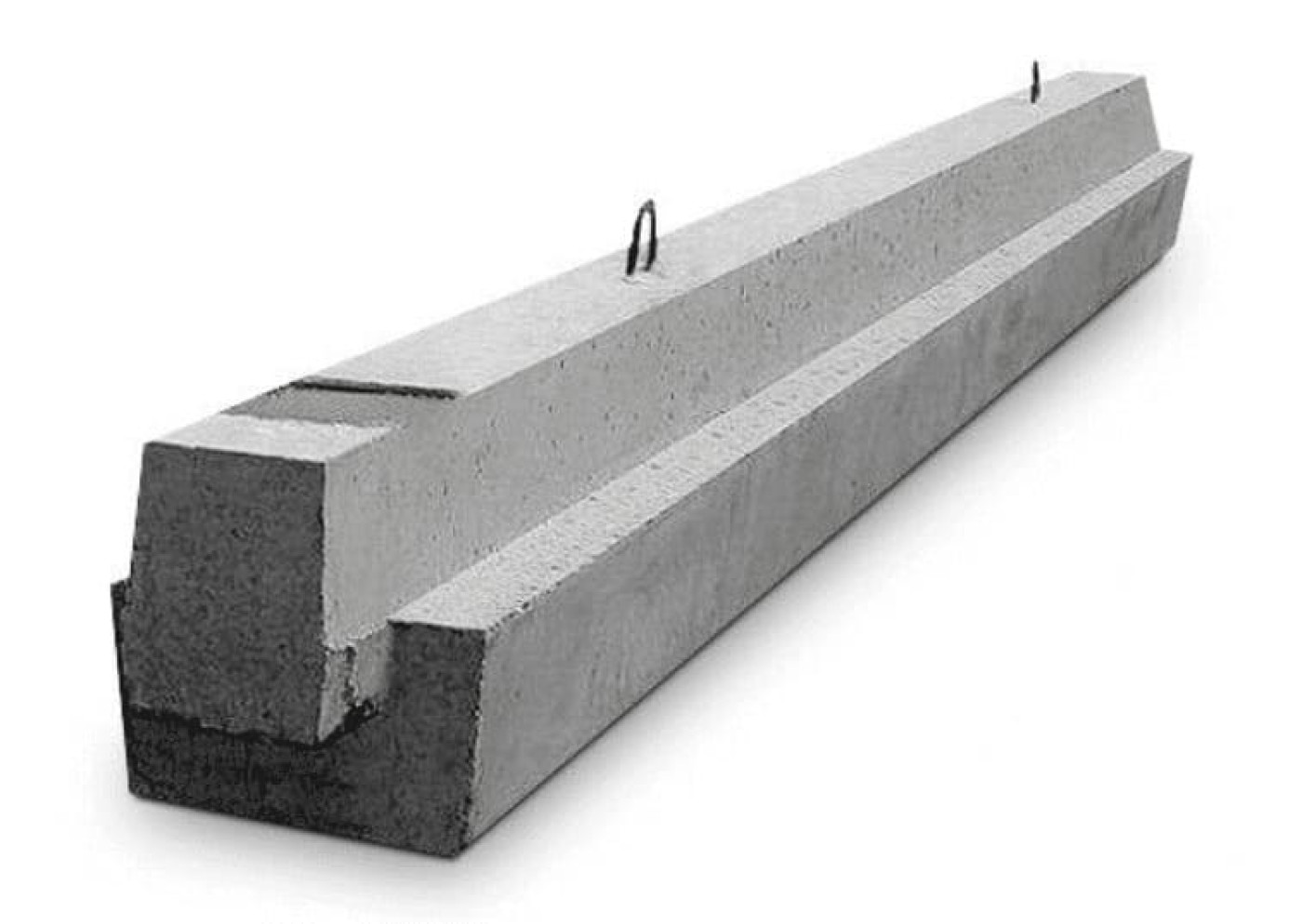

Двухполочный РДП имеет форму тавра или сечение в виде креста, что позволяет создавать две полки по бокам для поддержки перекрытий. Данный тип предназначен для соединения средних рядов колонн и поддержания многопустотных и ребристых плит с обеих сторон.
Железобетонный ригель РБП и РБР
РБП - это бесполочная профильная арматура со средним сечением между марками Р и РДП (РДР). Она имеет небольшие уступы с боковых сторон, однако эти уступы не предназначены для поддержки плит или других конструкций. Горизонтальные элементы прикрепляются к верхней плоскости, как и профиль марки Р. РБП используется для создания настилов из железобетонных плит, а РБР - для поддержки ребристых и многопустотных плит.
РОП, РОР, РЛП, РЛР
РДП и РБП являются симметричными и имеют две полки с обеих сторон. РОП, в свою очередь, представляет собой однополочный тип, у которого всего одна полка. Он используется, когда нужно опираться на плиту только с одной стороны, а его аналог РОР предназначен для многопустотных плит. РЛП и РЛР предназначены для установки в стены лестничных клеток и имеют одну полку, на которой опираются плиты или лестничные марши, а на второй стороне нет уступа. На РЛП можно опираться многопустотными плитами, а на РЛР - ребристыми.
РКП
Ригель с переменным поперечным сечением, похожим на РДП, устанавливается таким образом, чтобы его часть выступала из стены. Этот выступающий край называется консолью. Несколько консолей могут предоставить поддержку балконной плите и другим наружным элементам.
Чем ригель отличается от балки?
Ригельная балка - это элемент, который обычно превышает длину во много раз по сравнению со шириной и поддерживается на двух концах и, возможно, имеет дополнительные опоры посередине. Он работает в основном на изгиб, искривляясь под действием нагрузки, не ломаясь. Он принимает на себя нагрузку от других элементов и передаёт её на опоры, на которые крепится. Ригель - это основной элемент для выстраивания конструкции здания, так как он горизонтально соединяет вертикальные колонны или опоры.
Ригель является неотъемлемой частью любого здания из железобетона. Он представляет собой опорный элемент, который обеспечивает железобетонную конструкцию прочностью и устойчивостью. Без него невозможно произвести межэтажные перекрытия. На производстве железобетонных изделий используются строгие технологии и придерживаются стандартов ГОСТ, поэтому выпущенные изделия способны нести большие нагрузки. Но ригель несет особую ответственность, как налаживающий опору для постройки и надежно принимающий на себя груз всей конструкции.
Что такое ригель?
Ригель является неотъемлемой частью любого современного строительства. Он представляет собой мощную опорную балку, которая может быть изготовлена из бетона, железобетона, дерева или металла. Она связывает между собой вертикальные несущие балки, предает массу плит на них и выполняет обвязывающую роль при окружении фундамента по периметру. Для безопасности ригеля в процессе производства он армируется стальной арматурой А10, что делает его прочным и надежным.
Ригель Применение присадок и пластификаторов для улучшения технических свойств смесей железобетона позволяет повысить прочность и долговечность ригеля до таких высоких уровней, что позволяет использовать его для многоэтажных зданий, мостов, эстакад и других монументальных строений. Также это обеспечивает влагоустойчивость и морозостойкость изделий и помогает предотвратить их повреждение во время процесса эксплуатации.
Где используется ригель?
В наше время возведение каркасных зданий стало очень популярным. Оно отличается высокой скоростью возведения, экономичностью и прочностью всех используемых материалов и конструкций. Для постройки каркасных зданий используются самые лучшие материалы и комплектующие, а также самые последние технологии, позволяющие создавать прочные и долговечные конструкции из металла, бетона и других материалов. Каркасное строительство является самым распространенным и оптимальным способом возведения зданий любого назначения.
Создание фундамента считается одним из наиболее дорогих этапов при строительстве малоэтажного дома, поэтому заказчикам интересны более дешевые решения. Одним из подобных решений являются столбчатые или свайно-винтовые фундаменты, которые позволяют снизить сметную стоимость проекта. Такие фундаменты идеально подходят для домов из бревна и бруса, а для более сложных конструкций, в которых используются кирпич и стеновые блоки, необходимо использование более производительных и точных фундаментов с ригелями.
Использование ригелей в многоэтажном строительстве является необходимым, а в малоэтажном строительстве оно не только рекомендуется, но и делает конструкции более надежными и долговечными. Ригели не только обеспечивают безопасность для жителей дома, но и дают дополнительную защиту кровельным и стеновым конструкциям.
Чем ригель отличается от балки перекрытия?
Для успешного строительства каркасных зданий необходимо четко понимать различия между балками и ригелями. Ригель перекрытия отличается прямоугольным сечением без выступов и полок, а балки имеют различные длины, сечения и функции. Ригели необходимы для прилегания к сплошной поверхности и опоры для торцов плит. Балки используются для принятия изгибающих нагрузок и образования внешнего контура здания. Эти железобетонные изделия должны производиться в соответствии с ГОСТ 18980-2015.
Железобетонные балки могут быть установлены вертикально, горизонтально и даже наклонно, поддерживая небольшие участки общей массы сооружения. Ригель железобетонный является частью каркасной конструкции, соединяющей вертикальные балки, формируя жесткие горизонтальные контуры этажных перекрытий. От производителей можно получить деревянные или металлические ригели, которые необходимы для малоэтажного домостроения и металлокаркасных сооружений. Для усиления контура в каждый ригель внесен определенный запас прочности, а в тело применяется мощный арматурный каркас, что делает железобетонные конструкции надежными и устойчивыми к нагрузкам.
Какие есть виды ригеля?
Заводы, изготавливающие железобетонные изделия, должны применять маркировку для каждого балки, плиты и ригеля, состоящую из трех блоков символов, разделенных знаком тире, согласно ГОСТ 18980-2015. Первый блок символов показывает форму профиля с полками и без полок, высоту сечения ригеля и длину, округленную до большего параметра. В последующих символах и цифрах обозначается параметры характеристик максимальных нагрузок, выражающихся в килоньютонах на метр, а также класс металла, используемого для производства напряженной арматуры. Маркировка должна быть нанесена на боковую плоскость каждого изделия на расстоянии не дальше одного метра от его торца. Также могут быть проставлены указания на особые свойства, такие как конструктивные особенности, устойчивость к химическому воздействию и другие.
Марка ригеля РДП 6.56-110 обозначает Монолитный Двух Полочный с профильной высотой в 600 мм, длиной 5560 мм и несущей способностью 110 кН/м. Это один из наивысших показателей. Ригели могут быть как плоскими, так и ребристыми, поэтому производители предлагают как плоские, так и пустотные плиты, которые имеют ребристые края.
Какие есть виды и марки бетонного ригеля?
На заводах ЖБИ производят различные ригели перекрытий, которые используются для соединения вертикальных колонн в один каркас. Для каждого такого строения проектом указывается марка ригелей, которая определяется собственным набором символов. Производители бетонных изделий имеют ответственность за достоверность используемых марок ригелей. Таблица представляет информацию о ригелях и их особенностях.
| Марка ригеля | Конструктивные особенности ригеля | Эксплуатационные характеристики |
| Р | Прямоугольный без полок, используется для крепления вертикальных стоек и укладки плит перекрытий на верхнюю плоскость, с прилеганием к поверхности. | Для крепления вертикальных стоек и укладки плит перекрытий на верхнюю плоскость при прилегании к поверхности. |
| РДП и РДР | Ригель с двумя полками, предназначенный для установки внутри увеличенного контура строящегося объекта для стыкования на нем плит перекрытий. | Для стыкования плит перекрытий плоских или с ребрами - П и Р. |
| РБП и РБР | Изделия без полок, но с небольшими уступами, представляющие среднее между марками Р и РДП(РДР). | Для укладки плоских пустотных плит на РБП и ребристых на РБР. |
| РОП и РОР | Однополочный ригель с уступом, предназначенный для опоры под плиты и лестничные марши плоских или ребристых. | Для укладки плоских плит на РОП и с ребрами на РОР. |
| РЛП и РЛР | Изделие без полок, но с уступом, устанавливаемое в стеновые элементы для опоры плит перекрытий. | Для укладки плоских пустотных плит на РЛП и с ребрами на РЛР. |
| РКП | Ригель консольный с переменным поперечным сечением, одна сторона имеет полку для укладки плит, а другая - консоль для плиты балкона или декоративных элементов. | Для опоры плит балкона или декоративных элементов конструкции. |
ГОСТ регламентирует маркировку всех ригелей и определяет их основные технические характеристики, арматурный каркас и состав бетонной смеси, дающей изделию дополнительные прочностные свойства.
ГОСТ предоставляет детальную информацию о маркировке всех ригелей, а также о их основных технических характеристиках, параметрах арматурного каркаса и составе бетонной смеси, придающей изделию дополнительную прочность. Это позволяет использовать ригели для производства изделий с повышенными эксплуатационными характеристиками.
Чем ригель с добавками в бетон лучше ригеля, изготовленного без добавок?
Ригель в строительстве имеет особое значение. Она предохраняет железобетонные изделия от негативного воздействия погодных факторов, таких как дождь, снег, морозы. Плюс к этому, ригель дает хорошую пластичность бетону, помогая ему лучше заливаться в форму и повышая проникновение связующих частиц, что также увеличивает прочность изделий. Она также необходима для надежного соединения вертикальных опорных элементов, передающих нагрузку от междуэтажных перекрытий.
Функции и применение
Ригель используется в строительных работах для создания горизонтальной связи между вертикальными колоннами, а также для поддержания плит и обрешетки перекрытия. Железобетонный ригель является оптимальным вариантом в сравнении с деревянным и стальным - он более доступен, легкий и достаточно прочный, чтобы обеспечить безопасную поддержку для зданий любой высоты и назначения.
Требования ГОСТ
ГОСТ 18980-2015 регламентирует производство, хранение, применение и транспортировку железобетонных ригелей. Они должны изготавливаться в соответствии с требованиями рабочих чертежей и технической документации. При этом должно обеспечиваться наличие отверстий или стальных монтажных петель для подъемного крана. Расстояние от дна балки до арматуры должно быть достаточно для защитного слоя бетона. Растрескавшиеся ригели должны иметь ширину раскрытия трещин до 0,1-0,2 миллиметра.
Все изделия проходят испытания для проверки их прочности, морозостойкости и других показателей. Хранение и перевозка производится в горизонтальном положении, на устойчивых штабелях высотой до двух метров и не более трёх изделий в ряд по высоте. Для избежания повреждения при перевозке ригели ставят деревянные прокладки.
Производство ригеля
Для изготовления железобетонного ригеля первым этапом является заливка смеси бетона с маркой не ниже B-22.5. Далее конструкцию усиливают сверхстойкой горячекатаной арматурой и вязальной проволокой. Для обрамления используют доски и листы металла, а для боковин - влагоустойчивую фанеру. После того, как форма монтируется на основание и выравнивается в горизонтальном положении, бетон подвергается вибрации, чтобы заполнить всю конструкцию. Производство железобетонного ригеля должно соответствовать ГОСТу, где максимально допустимый размер выбоин не превышает 0,1 мм.
Виды и маркировка
Железобетонные ригели имеют разные формы профиля, размеры и прочность, которые можно узнать по маркировке. Она имеет формат из трёх последовательностей символов, разделенных тире, по ГОСТ 23009-2016. Первая последовательность отражает тип профиля, высоту и длину, а вторая - несущую способность или класс арматуры при преднапряжении. Третья последовательность может указывать дополнительные свойства и быть не обязательной. Маркировка производится на боковой стороне ригеля не далее одного метра от торца. Например, ригель высотой профиля 600 мм, длиной 5560 мм, с несущей способностью 110 кН/м, будет иметь маркировку РДП 6.56-110.
Профили
Решением при использовании железобетонных плит является ригель марки Р, имеющий прямоугольное сечение. Он отличается отсутствием полок, и плиты прилегают к верхней грани так, что между ними образуется одинаковая площадь. Данный ригель идеален для прилегания к любой поверхности, и имеет отличное качество.
РДП и РДР
Двухполочный РДП имеет форму тавра или крестообразное сечение. Благодаря этому по бокам получаются две полки, на которые можно опирать элементы перекрытия. Он предназначен для соединения средних колонн с перекрытиями с двух сторон. Также, РДП может применяться для опоры многопустотных плит, а РДР - для ребристых.
Железобетонный ригель РБП и РБР
РБП (Ребристый Бесполочный Профиль) имеет форму, в которой поперечное сечение профиля находится между типами Р и РДП (Ребристый Двухсторонний Профиль). Он имеет два боковых уступа, похожих на расположенные полки РДП или РДР. Однако они гораздо меньше и не служат для опоры строительных конструкций. Вместо этого горизонтальные элементы фиксируются на верхней плоскости профиля, так же как и у марки Р. РБП используется для изготовления настилов из железобетонных плит. Такие плиты могут быть многопустотными или ребристыми в зависимости от применяемого профиля.
РОП, РОР, РЛП, РЛР
РДП (РДР) имеет две полки на обеих сторонах, в то время как РОП имеет только одну. РБП (РБР) имеет полку с одной стороны, а с другой - плоскую грань. РЛП и РЛР используются для установки в стены лестничных клеток, они поддерживают плиты или лестничные марши. На РОП можно опереть многопустотные плиты, а на РОР - ребристые.
РКП
Ригель с переменным поперечным сечением, похожим на РДП, устанавливается таким образом, чтобы часть выступала из стены. Этот выступ называется консолью. Консоли являются опорой для балконной плиты или других наружных элементов, и их может быть две или больше.
Устройство ригелей перекрытия :: монолитные железобетонные ригели
На фото ниже видно, как и какие изделия (арматура) используются для армирования железобетонного ригеля:
Армирование железобетонного ригеля
Для армирования монолитных ригелей используются растяжки из арматуры. Они используются в качестве присоединительных элементов для привязки арматурных каркасов к опалубке. Для того, чтобы правильно установить арматурные каркасы, арматурные растяжки закрепляются двумя специальными гайками в углах опалубки.
Арматурные каркасы расставляют на опалубку в двух продольных и одном поперечном ряду. При этом длина продольных каркасов должна быть равна ширине будущего ригеля. А длина поперечного каркаса должна быть равна длине будущего ригеля. После этого можно переходить к бетонированию.
Вязку арматурных каркасов ригеля можно производить как на земле и далее поднимать готовую конструкцию при помощи крана с высокой грузоподъемностью, так и непосредственно наверху (в проектном положении ригеля). Первый вариант более удобный, но для подъема готового каркаса потребуется кран с высокой грузоподъемностью, чтобы поддерживать длину пролета 12 м и достаточно высокую высоту сечения 1 м.
Установка опалубки боковых граней ригеля.
Для установки опалубки боковых граней ригеля необходимо обеспечить правильное выравнивание геометрических размеров и предотвратить отступление от проектных. Для этого мы сделали побольше ребер жесткости из продольных и поперечных брусков, а также щиты от смещений и закрепили их надежно в плане.
Бетонирование ригелей перекрытия.
Для бетонирования ригелей перекрытия мы выбрали автобетононасос, так как он проще и быстрее в использовании, чем бадья. При этом, бетон, пропускаемый через бетононасос, должен иметь подвижность П3 (осадка конуса 10-15 мм). Затем укладываемую бетонную смесь заглаживаем мастерками (верхнюю грань).
Встраивание монолитного ригеля железобетонного для перекрытия является важной частью строительства. Для начала нужно построить опалубку для ригеля из боковых щитов и подпорок. Следующим шагом является бетонирование ригеля и тщательное уход за бетоном, чтобы избежать трещин. Затем нужно произвести демонтаж опалубки через три дня (когда бетон достигнет 50% прочности) и оставлять часть подпорок до полного набора прочности бетона (28 суток).
Чтобы гарантировать прочность и надежность железобетонных ригелей, рекомендуется пригласить лабораторию через месяц (или 28 суток) после их монтажа. Только после проверки прочности бетона допускается нагружать их перекрытием. На фото представлены ригели разных форм из железобетона, которые используются для соединения колонн, стен, подвесов и других вертикальных опор. Они позволяют нести вертикальную нагрузку, когда на них установлены горизонтальные элементы, в том числе металлические плиты. Для безопасности своего строительного проекта пригласите лабораторию, чтобы проверить прочность бетона через месяц (или 28 суток). Только при достижении полной прочности можно нагружать ригели.
Чем ригель отличается от балки?
Ригель - это балка, предназначенная для соединения вертикальных элементов и передачи на них нагрузки от других элементов. Она имеет длину во много раз превышающую ширину и опирается на оба своих конца, иногда имея дополнительные опоры в середине. Она работает на изгиб, искривляется под действием нагрузки, но не разрушается. С помощью ригелей и других железобетонных балок передаётся нагрузка с перекрытий на колонны, обеспечивая зданию устойчивость.
Ригель оказывается незаменимым при постройке железобетонных сооружений, благодаря которому получается достичь необходимой устойчивости. Он служит основой для межэтажных перекрытий.
Подготовка бетонного раствора и заливка ригеля
Для приготовления высококачественного бетона необходимо взять следующие материалы: песок, щебень и цемент. Отношение их должно быть 2:4:1 соответственно. Отправка смеси происходит с помощью автобетоносмесителя с вращающимися барабанами. Для получения прочного и качественного бетона необходимо осуществлять процесс заливки его в форму непрерывно и проводить вибрацию. Для проверки качества бетона через две недели можно провести инструментальную проверку. Если результаты удовлетворительны, то бетон можно приступать к нагружению.
